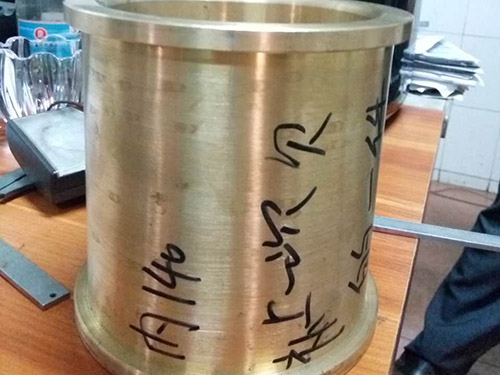

黄铜翻砂铸造就是把熔化的黄铜倒进砂子做的模具里，冷却后得到铸件，适合做阀门、管件、轴套和工艺品。那么，下面小编介绍一下解决黄铜翻砂铸造中的锌气孔问题：
一、熔炼环节（源头控制，优先级高）
1. 严控熔炼 & 浇注温度（关键）
- 推荐浇注窗口：普通铸造黄铜 950～1050℃，宁低勿高；严禁超过 1100℃。
- 温度过高，锌急剧汽化；温度过低则易冷隔、浇不足，需匹配壁厚微调。
- 炉前用快速热电偶测温，禁止凭肉眼火光判断温度。
2. 炉料管控，杜绝带入水分、油污
- 新料、回炉料、冒口、废料全部烘干（120~200℃烘烤，去除吸附水）；带油、带锈蚀、带水分的废料禁止直接投炉。
- 回炉料单独管理，油污、漆皮多的废料先焚烧清理；油污高温分解产生 H₂，叠加锌气孔。
- 炉料不要过量添加锌含量高的碎料，避免成分波动，局部锌含量过高。
3. 熔炼脱氧、聚渣，减少吸气
- 采用**磷铜脱氧（磷是黄铜首选脱氧剂），脱氧减少 Cu₂O，降低氧化反应产气；少量分批加入，不要一次性大量投入。
- 加入熔剂（硼砂 + 冰晶石复合熔剂），让氧化锌渣聚成大块，**充分扒渣**，浮渣必须清理干净再出炉。
- 金属液出炉前静置 3～5 分钟，让气泡上浮排出，不要出炉马上浇注。
不要过度搅拌，搅拌会增加金属液卷气、加速锌氧化蒸发。
- 熔炼炉环境
炉体、坩埚必须烘干，坩埚有裂纹、潮湿严禁使用；潮湿坩埚遇铜液瞬间大量产气。
二、砂型 / 砂芯工艺（型腔产气来源）
1. 严格控制砂型水分
湿型粘土砂：水分尽量压低（一般 3.0~4.2%）；水分越高，高温下砂中水变成水蒸气，和锌蒸汽叠加形成气孔。
树脂自硬砂：砂型充分固化；砂芯必须彻底烘干，砂芯是产气重灾区，厚大砂芯一定要烘干。
2. 砂型涂刷黄铜专用砂涂料（石墨涂料或醇基涂料）
作用：隔离金属液与砂型，减少砂型水汽分解，同时减少粘砂；涂料层不能太厚、不能未干透合箱，涂料不干 = 大量产气。
3. 强化排气设计
- 铸件zui高点、死角、远端薄壁位置开设排气槽、排气针；
- 砂型分型面多开排气槽，砂芯埋排气绳 / 排气通道；
锌蒸汽 + 型腔气体必须有通道跑出型腔，憋在里面直接形成皮下气孔。
4. 砂型紧实度控制
紧实度过高：砂型透气差，气体排不出；
紧实度过松：容易掉砂、卷砂；需要找到平衡点，保证透气性。
三、浇注系统与浇注操作（减少卷气、飞溅）
1. 浇道设计：采用底注式 / 阶梯式浇注，优先避免顶注；
顶注容易金属液飞溅、卷入空气，金属液紊流，锌更容易汽化、气泡卷入铸件内部。
2. 设置挡渣结构（集渣包、挡渣堰），防止氧化渣随金属液进入型腔，渣孔常伴随气孔一起出现。
3. 浇注操作规范
- 浇包提前预热烘干，浇包潮湿会瞬间产气；
- 浇注连续、平稳、液流不断，减少断流与飞溅；液流冲击搅拌金属液会加速锌蒸发；
- 浇口不要过早断料，防止型腔负压吸入空气；
- 浇注速度匹配铸件壁厚：薄壁件可稍快；厚件不能太快，防止裹气。
四、铸件结构与凝固工艺辅助
1. 厚大热节位置，合理放冒口 + 冷铁：加速厚壁区域凝固，气泡有时间上浮到冒口，留在冒口而不是铸件本体。
2. 产品尽量避免厚大孤立热节、封闭厚截面，封闭内腔气体难排出。
五、后处理与检验（已经出现气孔后的筛选）
1. 重要承压件：加工后做水压 / 气压试漏，检出皮下针孔。
2. 小批量修复：轻微表面气孔可补焊；内部弥散锌气孔一般无法修补，直接报废。
六、快速排查区分：锌气孔 vs 氢气孔
- 锌气孔（锌蒸气孔）：多为皮下、细小针孔，成群分布，抛光后明显；金相孔内壁常可见氧化锌薄膜，多在铸件表层。
- 氢气孔：孔洞更大、内壁光亮，炉料 / 砂型水分是主因；两者经常共存，所以必须同时控温 + 控水。
七、现场简易排查顺序（产线快速定位）
1. 先测温：浇注温度是否超标（常见元凶）
2. 检查炉料、坩埚、浇包有没有潮湿、油污
3. 检测砂 / 砂芯水分，涂料是否干透
4. 看浇注流态：是否飞溅、断流、紊流
5. 检查排气槽是否堵塞、不足
八、常见误区
❌误区 1：一味提高浇注温度提升流动性 → 锌大量汽化，气孔爆炸式增加
❌误区 2：砂芯不烘干，只靠多加排气槽 → 砂芯持续大量产气，效果有限
❌误区 3：搅拌铜液除气 → 越搅拌锌蒸发越多、卷气越严重
