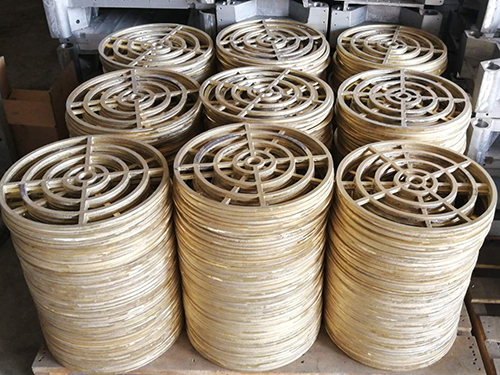

精密铸铜（失蜡熔模铸造）产品设计注意事项核心原则：兼顾铸造充型、凝固补缩、减少气孔缩松，同时预留后续 CNC（龙门加工）的加工基准与合理余量；铜合金收缩大、易氧化、热裂倾向高于钢件，厚大热节是zui大杀手。具体如下：
一、壁厚设计（重中之重）
1. 小壁厚
- 硅溶胶失蜡铸铜：1.5～2mm；纯紫铜流动性差，建议≥2.5mm；铝青铜 / 锡青铜流动性好可做到 1.5mm。
- 小于下限容易冷隔、浇不足；壁厚越薄，浇注速度、壳温要求越高，成本上升。
2. 壁厚均匀是di一要务
- 尽量避免厚薄突变；厚壁与薄壁相接处，必须平滑过渡。
- 厚大截面（＞8～10mm）极易产生缩孔、缩松，耐压 / 承压件尽量避免局部厚肉；厚部位可做空心减重槽 / 冷铁结构。
3. 壁厚上限
局部超过 12mm，缩松风险显著上升，需要加大冒口，出品率下降，成本拉高。
二、圆角、转角、筋条
1. 内圆角 R
- 所有内角必须加 R，小 R≥0.8～1.5mm；尖角会形成热节、产生缩孔 + 热裂纹。
- 外圆角尽量 R≥0.5mm；尖角蜡模易破损、制壳层开裂。
2. 筋板设计
- 筋厚：≥1.5mm；筋高：筋厚建议≤4:1，过高薄筋容易断蜡、浇不足。
- 筋不要在厚壁上垂直交汇，交汇位置放大圆角，避免集中热节。
- 多筋交汇的 “十字接头” 尽量改成斜接，减少热节。
三、拔模斜度（熔模失蜡）
失蜡是陶瓷壳，不是直接拔模，但蜡模压制需要拔模斜度，很多人容易忽略！
- 外表面：0.5°～1.5°；机加工面可以取小一点，非加工外观面取 1°~1.5°
- 内孔 / 内腔：1°～3°，内孔斜度要更大，蜡模抽出困难，容易拉伤蜡件
- 后续 CNC 全部铣掉的加工面：斜度可以放宽，甚至可以做到 0°，但模具成本会增加。
注意：如果是深窄内腔，斜度不够会导致蜡模脱模撕裂，直接报废。
四、孔、槽、内腔设计
1. 通孔
- 孔径≥2mm，孔深 / 孔径 ≤3:1；深小孔很难做陶瓷芯，容易断芯、粘砂。
- 深孔优先设计成机加工钻孔，不要铸造直接成型，铸孔容易偏斜、内壁粗糙、存在缩松。
2. 盲孔
难度更高，孔深：孔径 ≤2:1；盲孔底部必须圆角，禁止平底尖角。
3. 窄槽：槽宽≥1.5mm，槽深不大于槽宽 2 倍，否则制壳浆料挂不上，出现缺壳。
4. 复杂内腔：可拆分陶瓷芯，但成本上升；尽量避免封闭狭小死腔，不利于壳料涂挂、干燥、焙烧。
五、收缩率与尺寸公差（设计放缩）
1. 线收缩参考（模具放大系数，模具设计用）
- 锡青铜：1.2%～1.6%
- 铝青铜：1.4%～1.8%
- 黄铜：1.3%～1.7%
- 紫铜：1.6%～2.0%（收缩大，变形风险高）
实际收缩和结构、壁厚、浇注温度、型壳温度相关，复杂件首件必须做试模修正。
2. 铸造能达到的公差：CT5~CT7；大于 25mm 尺寸，铸造很难稳定 ±0.1mm 以内。
装配基准、密封面、配合孔、定位面，不要依靠铸造直接保证精度，预留 CNC 加工余量。
六、加工余量（衔接龙门 CNC 重点）
铸铜毛坯容易变形，大件余量不能太小
- 小件（≤100mm）：单边余量 0.8～1.2mm
- 中大件（100～500mm，适合龙门加工）：单边1.2～2.0mm
- 长件、薄壁、容易变形件：单边2.0～2.5mm，粗加工后要安排去应力退火，再上龙门精加工，防止加工回弹变形。
- 平面、密封面：余量均匀，不要局部留厚；铸造毛坯面粗糙度 Ra3.2~6.3，余量太少无法把铸造缺陷（气孔、砂点）完全铣掉。
七、浇道、冒口、工艺凸台（设计阶段预留）
1. 浇口位置：尽量放在非外观、非配合面；优先底注，减少铜液紊流卷渣。
2. 厚大热节位置，预留冒口位置，方便补缩；冒口后续要锯切打磨。
3. 必须预留铸造工艺凸台 / 工艺搭子：
- 用于装夹、打表找正，作为 CNC 加工基准；铸铜毛坯形状不规则，没有基准，龙门装夹非常麻烦。
- 工艺凸台尽量放在粗加工后可以切掉的位置。
很多图纸踩坑：铸件外形复杂，没有工艺搭子，CNC 装夹困难，需要额外做复杂工装，成本暴涨。
八、结构防变形设计（铸铜常见痛点）
1. 对称结构优先，不对称结构冷却收缩不一致，极易翘曲。
2. 大面积薄板：薄板尺寸大时，增加加强筋，或者增加工艺筋（加工后去除），防止铸件翘曲。
3. 环形 / 框类零件：冷却收缩容易椭圆，设计时预留变形补偿，或者增加工艺拉筋，粗加工前割除。
4. 大件铸件：铸造完成后，必须去应力退火，再上龙门 CNC；否则粗加工释放残余应力，精加工后尺寸漂移。
九、材质对应的设计限制
- 紫铜（纯铜）：流动性差、收缩大、极易气孔；尽量少薄壁，避免复杂内腔，优先真空熔炼。
- 黄铜：浇注锌蒸汽多，容易气孔；不要太薄截面，避免高速充型卷气。
- 铝青铜：高温强度好，但热裂敏感；转角 R 一定要够，避免尖角。
- 锡青铜：流动性好，适合复杂流道、薄壁件，但容易产生显微缩松，承压件要评估。
十、表面、探伤、耐压相关设计（阀 / 泵类重点）
1. 承压流道内壁：尽量平滑，减少尖角、涡流死角，减少夹渣、气孔。
2. 耐压件，厚壁位置不要集中；厚壁位置要安排 UT 探伤可检测区域，不要设计成无法探伤的死角。
3. 外观面：避免深窄凹槽，容易积壳粉，清理困难。
十一、禁止 / 尽量避免的结构清单
❌ 尖锐尖角（无 R 内角）
❌ 壁厚剧烈突变
❌ 大面积单独薄板，无加强筋
❌ 深小孔、深盲孔（小孔径大深度）
❌ 封闭狭小死腔（制壳困难）
❌ 关键配合面直接要求铸造到位，不留机加余量
❌ 长框 / 环形件无工艺筋，收缩变形无法控制
十二、图纸标注要点
1. 区分【铸造非加工面】和【CNC 加工面】，分开标注公差。
2. 注明材质、热处理要求（去应力 / 固溶时效）。
3. 探伤要求：PT 渗透（表面裂纹），耐压件增加 UT；如有水压 / 氦检，在图纸注明。
4. 注明：铸造圆角、拔模斜度，未注圆角 R。
5. 备注：毛坯需要去应力退火后再机加工。
